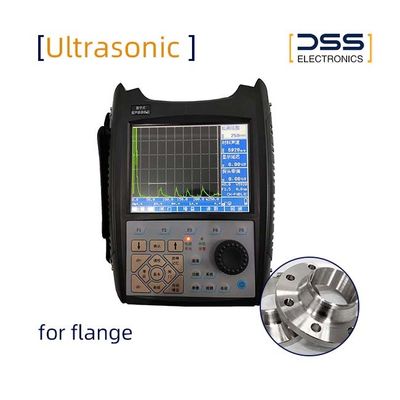

Φορητός ανιχνευτής ελαττωμάτων υπερήχων Πεδίο σάρωσης 2-4500 mm Συχνότητα λειτουργίας 2-7.5 MHz

Φορητός ανιχνευτής ελαττωμάτων υπερήχων Πεδίο σάρωσης 2-4500 mm Συχνότητα λειτουργίας 2-7.5 MHz

Επωνυμία:	Suzhou Desisen (DSS) Electronics
Αριθμός Μοντέλου:	HY20
Ελάχιστη Ποσότητα Παραγγελίας:	1
τιμή:	discuss personally
Όροι πληρωμής:	Τ/Τ,Δ/Π
Δυνατότητα Προμήθειας:	100

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

ISO 9001, CE

Πεδίο σάρωσης:

2-4500 χιλιοστά

Περιοχή συχνοτήτων:

2-7.5 MHz

Ανάλυση:

> 28dB

Πεδίο κέρδους 0:

0 DB ~ 119,5 DB

Περιορισμός ευαισθησίας:

> 65 dB (200 mm βάθος, Ø2 FBH*)

Λειτουργούντες τρόποι:

Μονόκρυσταλικός/Δύοκρυσταλλικός ανιχνευτής

Σειρά ταχύτητας:

1.000-9999 m/s

Τρόπος διόρθωσης:

Ανίχνευση πλήρους κύματος

Οριζόντια γραμμικότητα:

≤0,1% σφάλμα Πάνω από 1m

Κάθετη γραμμικότητα:

Αποθήκευση καναλιών:

Αποθήκευση δεδομένων:

500 σετ

Θερμοκρασία λειτουργίας:

-15°C έως 55°C

Σχετική υγρασία:

(20 έως 95) % RH

Φορτιστή:

18VDC, 220VAC

Δραστηριακή τάση:

DC24V

Αμβλύνσεις:

100/150/200/500Ω

ΓΚΈΙΤΣ:

Πρώτη πύλη ηχώ/πύλη ηχώ πτώσης

Ακρίβεια εξασθενητή:

< ±1 dB/12 dB

Ρυθμίσιμο 10-1000 Hz

Ψηφιακή απόρριψη:

0~80% γραμμική απόρριψη

Ποσοστό δειγματοληψίας:

100 MHz (υλικό σε πραγματικό χρόνο)

Επίπεδο θορύβου:

≤15% (της πλήρους κλίμακας)

Καθυστέρηση εμφάνισης -:

-20 μs-+3400 μs

Διάρκεια συνεχούς λειτουργίας:

Μέγεθος (L × W × H):

260 × 140 × 55 mm

Βάρος:

1,6 κιλά

Θέρμανση αποθήκευσης:

-30°C ~ 60°C

Συσκευασία λεπτομέρειες:

ξύλινο κιβώτιο

Δυνατότητα προσφοράς:

Επισημαίνω:

φορητός μετρητής ανίχνευσης ρωγμών

0.1μS φορητός των ακτίνων X ανιχνευτής ρωγμών

20μS φορητός των ακτίνων X ανιχνευτής ρωγμών

Περιγραφή προϊόντος

Φορητός υπερηχητικός ανιχνευτής ελαττωμάτων Εύρος σάρωσης 2-4500mm Συχνότητα λειτουργίας 2-7.5 MHz

Περιγραφές

Ο φορητός ψηφιακός υπερηχητικός ανιχνευτής ελαττωμάτων HY20 μπορεί γρήγορα, εύκολα, μη επεμβατικά και με ακρίβεια να ανιχνεύσει, να εντοπίσει, να αξιολογήσει και να διαγνώσει διάφορα εσωτερικά ελαττώματα τεμαχίων όπως ρωγμές, ραφές συγκόλλησης, πόροι, τρύπες άμμου, εγκλείσματα, πτυχώσεις κ.λπ. Χρησιμοποιείται ευρέως σε τομείς όπως η ενέργεια, η πετροχημική βιομηχανία, οι χαλύβδινες κατασκευές, η στρατιωτική βιομηχανία, η αεροδιαστημική, οι σιδηροδρομικές μεταφορές, τα αυτοκίνητα, τα μηχανήματα κ.λπ., και είναι ένα απαραίτητο όργανο στη βιομηχανία μη καταστροφικών δοκιμών.

1. Αυτόματη δοκιμή απόδοσης του οργάνου και του αισθητήρα, αυτόματη βαθμονόμηση οργάνου, ικανό να μετρά πάχος και ταχύτητα ήχου υλικού.

2. Δέκα ανεξάρτητα κανάλια ανίχνευσης ελαττωμάτων (ηλεκτρονική εναλλαγή).

3. Σύμφωνα με το πραγματικό τεμάχιο (όπως ραφές συγκόλλησης, σφυρήλατα, χυτά, σωλήνες, πλάκες, άξονες, τροχοί, σωλήνες μικρής διαμέτρου κ.λπ.), μπορούν να δημιουργηθούν αυτοκαθορισμένες διαδικασίες ανίχνευσης ελαττωμάτων και η επιτόπια ανίχνευση ελαττωμάτων δεν απαιτεί τη μεταφορά δοκιμαστικών τεμαχίων.

4. Αυτόματη δημιουργία καμπυλών DAC και AVG, τα σημεία δειγματοληψίας δεν περιορίζονται, μπορεί να πραγματοποιηθεί αντιστάθμιση και διόρθωση, η καμπύλη κυμαίνεται αυτόματα με την ενίσχυση και επεκτείνεται αυτόματα με τη διαδρομή ήχου.

5. Εμφάνιση σε πραγματικό χρόνο των ηχώ ελαττωμάτων (οριζόντιες, κάθετες, απόσταση, ισοδύναμες τιμές dB), εμφάνιση τμήματος ραφής συγκόλλησης.

6. Πύλη εισόδου κύματος, πύλη απώλειας κύματος, ηχητικός συναγερμός DAC, η θέση της πύλης, το πλάτος της πύλης και το ύψος της πύλης μπορούν να ρυθμιστούν αυθαίρετα.

7. Μνήμη αιχμής, συνάρτηση φακέλου, διευκολύνοντας την εύρεση της υψηλότερης κυματομορφής.

8. 500 δεδομένα ανίχνευσης ελαττωμάτων μπορούν να αποθηκευτούν στο όργανο.

9. Υιοθετεί ένα νέο τύπο οθόνης EL επίπεδης οθόνης 5,5" (έγχρωμη οθόνη TFT), ισχυρή αντι-ηλεκτρομαγνητική παρεμβολή, υψηλή αντίθεση, υψηλή ανάλυση.

Προδιαγραφές

Παράμετροι του φορητού υπερηχητικού εξοπλισμού επιθεώρησης HY20

Εύρος σάρωσης	2-4500mm	Εύρος συχνοτήτων	2-7.5 MHz
Ανάλυση	>28DB	Εύρος ενίσχυσης	0 DB ~ 119.5 DB
Περιθώριο ευαισθησίας	>65 DB (200mm Βάθος, Ø2 FBH*)	Λειτουργίες λειτουργίας	Μονοκρυσταλλικός/Διπλοκρυσταλλικός Αισθητήρας
Εύρος ταχύτητας	1.000-9999 M/s	Λειτουργία διόρθωσης	Ανίχνευση πλήρους κύματος
Οριζόντια γραμμικότητα	≤0.1% Σφάλμα πάνω από 1m	Κάθετη γραμμικότητα	<4%
Αποθήκευση καναλιού	10	Αποθήκευση δεδομένων	500 σύνολα
Θερμοκρασία λειτουργίας	-15°C έως 55°C	Σχετική υγρασία	(20~95)% RH
Φορτιστής	18VDC,220VAC	Τάση λειτουργίας	DC24V
Απόσβεση	100/150/200/500Ω	Πύλες	Πύλη πρώτης ηχούς/Πύλη πτώσης ηχούς
Ακρίβεια εξασθενητή	< ±1dB/12dB	PRF	10-1000 Hz ρυθμιζόμενο
Ψηφιακή απόρριψη	0~80% γραμμική απόρριψη	Ρυθμός δειγματοληψίας	≥100 MHz (υλικό σε πραγματικό χρόνο)
Επίπεδο θορύβου	≤15% (της πλήρους κλίμακας)	Καθυστέρηση οθόνης	-20 μs－＋3400 μs
Διάρκεια συνεχούς λειτουργίας	6h	Διαστάσεις (Μ×Π×Υ)	260 × 140 × 55 mm
Βάρος	1.6Kg	Θερμοκρασία αποθήκευσης	-30℃ ~ 60℃

Άλλες περιγραφές

1. Το HY20 έχει τις λειτουργίες αποθήκευσης και επανάληψης τριών τύπων δεδομένων: διαδικασία ανίχνευσης ελαττωμάτων και αρχεία έργων και αναφορές ζημιών.

2. Το HY20 μπορεί να αποθηκεύσει και να επαναλάβει περισσότερες από 500 εικόνες κυματομορφής δεδομένων.

3. Το HY20 μπορεί να επικοινωνήσει με έναν υπολογιστή μέσω της τυπικής αμφίδρομης διεπαφής επικοινωνίας LPT, για την αμοιβαία μετάδοση κυματομορφών, γραφημάτων και αρχείων και για την επίτευξη διαχείρισης των αποτελεσμάτων ανίχνευσης ελαττωμάτων από υπολογιστή.

4. Το HY20 έχει παροχή ρεύματος AC και DC. Το όργανο μπορεί να λειτουργήσει συνεχώς για περισσότερες από 6 ώρες με μπαταρία και είναι μικρό σε μέγεθος, ελαφρύ σε βάρος, χαμηλή κατανάλωση ενέργειας, συμπαγές και φορητό, κατάλληλο για επιτόπια ανίχνευση ελαττωμάτων.

5. Το HY20 υιοθετεί ένα νέο τύπο οθόνης EL επίπεδης οθόνης 5,5" (έγχρωμη οθόνη TFT), με ισχυρή αντι-ηλεκτρομαγνητική παρεμβολή, υψηλή αντίθεση και υψηλή ανάλυση.

Διάγραμμα λειτουργίας φορητού υπερηχητικού ανιχνευτή HY20
Φορητός ανιχνευτής ελαττωμάτων υπερήχων Πεδίο σάρωσης 2-4500 mm Συχνότητα λειτουργίας 2-7.5 MHz 0
